Nissan Pathfinder: Instrumentos y controles - Interruptor de faros y direccionales

• Interruptor de control de faros
• Sistema de luces LED de funcionamiento diurno (DRL)

Interruptor de control de faros Nissan Pathfinder R53

Tipo A (sólo si está equipada)

Información básica

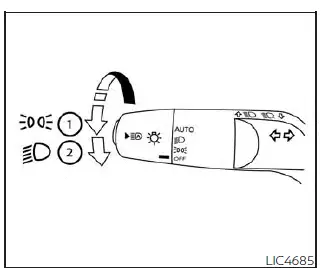

Iluminación

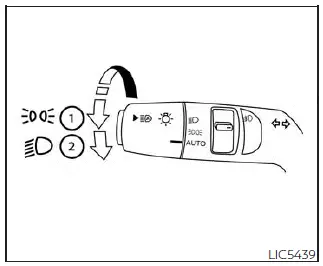

1. Gire el interruptor a la posición y se encenderán las luces delanteras de estacionamiento, las luces traseras, las luces de la placa y las luces del tablero de instrumentos.
2. Gire el interruptor a la posición y se encenderán los faros y todas las demás luces permanecen encendidas.

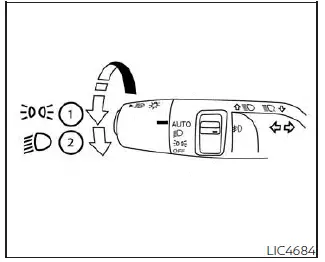

Tipo B (sólo si está equipada)

NOTAS: Es posible que la función de orientación del modo Luces esté desactivada.

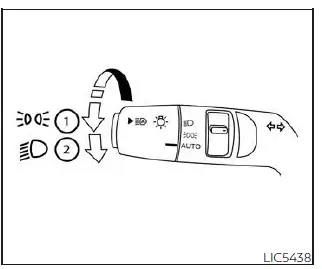

Tipo C (sólo si está equipado)

PRECAUCIÓN Use los faros con el motor en funcionamiento para evitar que se descargue la batería del vehículo.

Tipo D (solo si está equipado)

Tipo A (sólo si está equipada)

Sistema automático de iluminación

El sistema de autoiluminación permite programar los faros para que se enciendan y apaguen automáticamente. El sistema de autoiluminación puede:

• Encender automáticamente los faros y las luces de estacionamiento delanteras, de estacionamiento traseras, de la placa de matrícula y del tablero de instrumentos cuando oscurece.
• Apagar todas las luces cuando aclara.

Tipo B (sólo si está equipada)

• Mantener todas las luces encendidas por un rato después poner el interruptor de encendido en la posición OFF (Apagado) y cerrar todas las puertas.
• Encender los faros si los limpiaparabrisas realizan varias pasadas continuas en menos de un minuto, aproximadamente, después de la primera pasada (si está equipado). Las luces delanteras permanecen encendidas hasta que los limpiaparabrisas se apaguen por un período de tiempo corto.

NOTAS: Se puede ajustar el tiempo de retardo para el apagado automático de la luz.

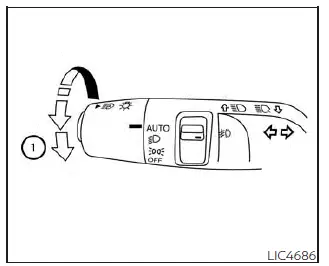

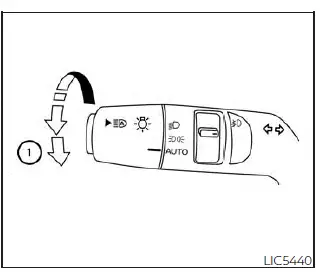

Para encender el sistema de autoiluminación:

• Coloque el interruptor de las luces delanteras en la posición AUTO (Automático) 1.
• Coloque el interruptor de encendido en la posición ON (Encendido).
• El sistema automático de iluminación enciende o apaga automáticamente los faros.

Inicialmente, si se gira el interruptor de encendido a la posición OFF (Apagado) y se abre y deja abierta una puerta, las luces delanteras permanecen encendidas durante un momento. Si se abre otra puerta mientras las luces delanteras están encendidas, entonces se restablece el sincronizador.

Para apagar el sistema de luz automática, coloque el interruptor en la posición OFF (Apagado) (sólo si está equipado) o .

Los faros prenderán automáticamente al anochecer o con clima lluvioso (cuando el limpiaparabrisas funciona continuamente).

Si el interruptor de encendido se coloca en la posición OFF (Apagado) y se abre una de las puertas y continúa esta condición, los faros permanecen encendidos durante cinco minutos.

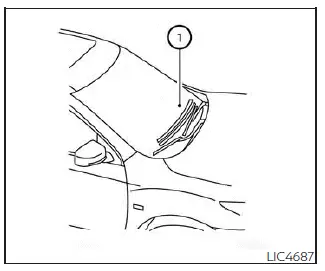

Asegúrese de no poner nada encima del sensor de la luz automática situado en la parte superior del tablero de instrumentos 1. El sensor de autoiluminación controla la autoiluminación; si lo cubre, el sensor de autoiluminación reaccionará como si hubiera oscurecido afuera y los faros se encenderán. Si esto ocurre mientras el vehículo está estacionado con el motor apagado y el interruptor de encendido en la posición ON (Encendido), el acumulador de su vehículo podría descargarse.

Selección de luces de los faros

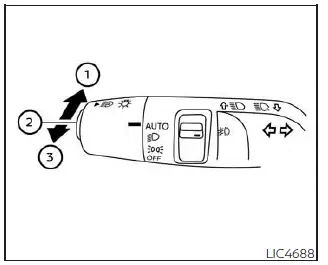

1. Para seleccionar la función de luces altas, empuje la palanca hacia adelante mientras las luces bajas están encendidas.

   Las luces altas se encienden y la luz indicadora se enciende.

2. Jale la palanca hacia atrás para seleccionar las luces bajas.
3. Al jalar y soltar la palanca se produce un destello de encendido y apagado de las luces altas. No es necesario que las luces bajas estén encendidas para que esto funcione.

Asistencia de luces altas

Información básica

El sistema de asistencia de luces altas funciona cuando el vehículo viaja a velocidades de aproximadamente 40 km/h (25 mph) o más. Si un vehículo se acerca en la dirección contraria o el vehículo que lo antecede aparece delante de su vehículo cuando el faro de luces altas está encendido, el faro cambiará automáticamente a luces bajas.

ADVERTENCIA

• El sistema de asistencia de luces altas es útil, pero no sustituye la operación de conducción segura. El conductor debe permanecer alerta en todo momento, garantizar prácticas de manejo seguras y cambiar las luces altas y las luces bajas manualmente cuando sea necesario.
• Puede que las luces altas y las luces bajas no cambien automáticamente en las siguientes condiciones. Cambie las luces altas y las luces bajas manualmente.
  • En condiciones de mal tiempo (lluvia, niebla, nieve, vientos fuertes, etc.).
  • Cuando una fuente de luz semejante a un faro o una luz trasera está cerca del vehículo.
  • Cuando los faros del vehículo que se acerca en la dirección contraria o del vehículo que lo antecede están apagados, cuando el color de la luz se ve afectado por materias extrañas en las luces o cuando el rayo de luz está desplazado.
  • Cuando hay un cambio repentino y continuo en el brillo.
  • Al conducir en un camino que pasa por colinas ondulantes o un camino que tiene diferencias de nivel.
  • Al conducir en un camino con muchas curvas.
  • Cuando una señal o una superficie similar a un espejo reflejan una luz intensa hacia la parte delantera del vehículo.
  • Cuando el contenedor, etc. que remolca el vehículo que lo antecede refleja una luz intensa.
  • Cuando un faro del vehículo está dañado o sucio.
  • Cuando el vehículo se inclina en un ángulo debido a una llanta perforada, es remolcado, etc.
• La sincronización entre el cambio de luces bajas y luces altas puede cambiar en las siguientes situaciones.
  • El brillo de los faros del vehículo que se acerca en la dirección contraria o el vehículo que lo antecede.
  • El movimiento y la dirección del vehículo que se acerca en la dirección contraria y del vehículo que lo antecede.
  • Cuando sólo una luz del vehículo que se acerca en la dirección contraria o del vehículo que lo antecede está encendida.
  • Cuando el vehículo que se acerca en la dirección contraria o el vehículo que lo antecede es un vehículo de dos ruedas.
  • Condiciones del camino (pendiente, curva, la superficie del camino, etc.).
  • La cantidad de pasajeros y la cantidad de equipaje.

Funcionamiento de la asistencia de luces altas

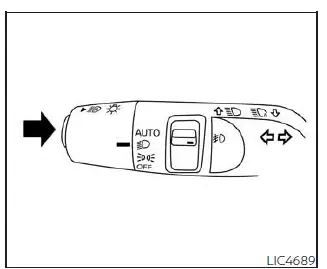

Para activar el sistema de asistencia de luces alta, gire el interruptor de las luces delanteras a la posición AUTO (automática) y presione el interruptor tal comose muestra en la ilustración con el motor en funcionamiento.

La luz indicadora de asistencia de luces altas en el medidor se ilumina mientras se encienden los faros.

Si la luz indicadora de asistencia de luces altas no se ilumina en la condición anterior, puede significar que el sistema no está funcionando correctamente. Haga que revisen el sistema, se recomienda que visite a un distribuidor autorizado NISSAN para que realice este servicio.

Si la velocidad del vehículo disminuye a menos de 25 km/h (16 mph) aproximadamente, los faros usan las luces bajas.

Para apagar el sistema de asistencia de luces altas, presione el interruptor nuevamente.

Mantenimiento del sensor de imagen del ambiente

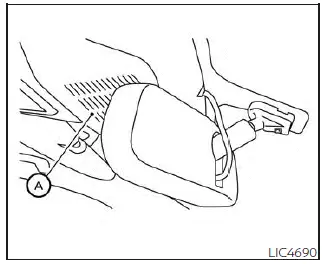

El sensor de imagen del ambiente A para el sistema de Asistencia de Luz Alta está localizado delante del espejo interior. Para mantener el funcionamiento adecuado del sistema de asistencia de luces altas y evitar una falla del sistema, asegúrese de lo siguiente:

• Mantener siempre el parabrisas limpio.
• No fije un adhesivo (ni siquiera material transparente) ni instale un accesorio cerca del sensor de imagen del ambiente.
• No golpee ni dañe las áreas alrededor del sensor de imagen del ambiente. No toque la lente del sensor que está ubicada en el sensor de imagen del ambiente.

Si se daña el sensor de imagen ambiental debido a un accidente, se recomienda que visite a un distribuidor autorizado NISSAN.

Sistema economizador de la batería

Si gira el interruptor de encendido a la posición OFF (Apagado) mientras el interruptor de los faros está en las posiciones o , los faros se apagarán después de un momento.

PRECAUCIÓN Pese a que la función economizadora de energía del acumulador apaga automáticamente los faros después de transcurrido un tiempo, usted debe colocar dicho interruptor en la posición OFF (Apagado) o AUTO (Automático) cuando el motor no esté en marcha para evitar que se descargue la batería del vehículo.

Sistema de luces LED de funcionamiento diurno (DRL) Nissan Pathfinder 5th Gen

La parte LED de los faros se ilumina automáticamente a una intensidad del 100 % cuando se arranca el motor y se libera el freno de estacionamiento. Las Luces LED de Funcionamiento Diurno (DRL) funcionan con el interruptor de los faros en la posición OFF (Apagado) o AUTO (Automático).

Cuando se gira el interruptor de los faros a la posición con el fin de obtener una iluminación máxima, las luces LED cambian de la función LED DRL a la de estacionamiento.

Si el freno de estacionamiento se utiliza antes de arrancar el motor, las LED DRL no se activarán. Las LED DRL se encienden cuando se libera el freno de estacionamiento.

Las LED DRL permanecen encendidas hasta que el interruptor de encendido esté en la posición OFF (Apagado).

Al anochecer es necesario encender el interruptor de los faros para que se iluminen los controles interiores y los interruptores, ya que estos permanecen apagados mientras el interruptor está en la posición OFF (Apagado) o AUTO (Automático).

ADVERTENCIA Cuando el sistema LED DRL está activo, las luces traseras del vehículo no se encienden.

Al anochecer es necesario encender los faros. Si no lo hace, se puede provocar un accidente y quedar lesionado usted y otra persona.

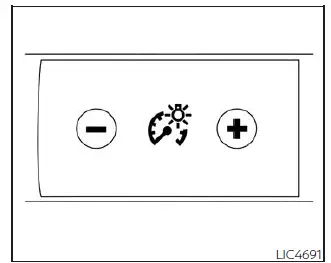

Control de brillo de los instrumentos

Presione el botón "+" para aumentar el brillo de las luces del tablero de instrumentos.

Presione el botón "-" para disminuir el brillo de las luces del tablero de instrumentos.

Interruptor de direccionales

Información básica

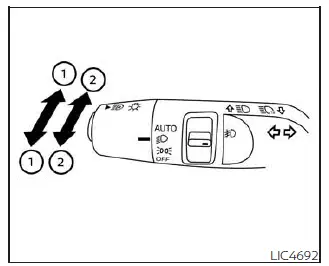

Luz direccional:

(1) Mueva la palanca hacia arriba o hacia abajo para señalar la dirección del giro. Una vez finalizado el giro, las direccionales se cancelan automáticamente.

Señal de cambio de carril:

(2) Mueva la palanca hacia arriba o abajo hasta que la direccional comience a destellar, pero la palanca no se engancha, para señalar y cambio de carril. Mantenga así la palanca hasta que complete el cambio de carril.Mueva la palanca hacia arriba o hacia abajo hasta que la direccional comience a destellar, sin que la palanca se trabe, y suelte la palanca. La direccional destellará automáticamente tres veces.

Seleccione el método apropiado para señalar un cambio de carril con base en las condiciones de la carretera y del tráfico.

NOTAS: La función de 3 destellos para pasar puede estar desactivada.

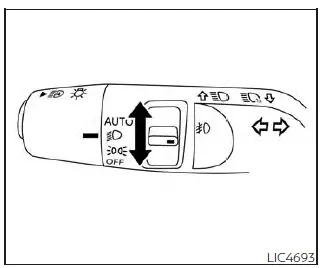

Interruptor de faros antiniebla

Para encender los faros antiniebla, gire el interruptor de los faros a la posición , luego gire el interruptor de los faros antiniebla a la posición .

Para encender los faros antiniebla con el interruptor de los faros en la posición AUTO (Automático), los faros deben estar encendidos, luego gire el interruptor de los faros antiniebla a la posición .

Para apagar las luces de niebla, gire el interruptor de las luces de niebla a la posición OFF (Apagado).

Para que los faros antiniebla funcionen, los faros deben estar encendidos y las luces bajas deben estar seleccionadas. Los faros antiniebla se apagan automáticamente cuando se seleccionan los faros de luz de carretera.

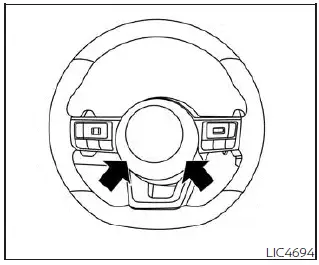

Claxon

Para hacer sonar el claxon, presione el área central del volante de la dirección.

ADVERTENCIA No desarme el claxon. Hacerlo puede afectar el funcionamiento correcto del sistema de bolsa de aire delantera.

Manipular el sistema de bolsa de aire delantera puede provocar lesiones graves.
