Nissan Pathfinder: En caso de emergencia - Llanta desinflada

Sistema de monitoreo de presión de las llantas (TPMS)

Este vehículo cuenta con el Sistema de monitoreo de presión de las llantas (TPMS).

Este sistema monitorea la presión de todas las llantas, excepto la de refacción.

Cuando la luz de advertencia de baja presión de las llantas se enciende y aparece la advertencia "Tire Pressure Low - Add Air" (Baja presión de las llantas - Agregue aire) en la pantalla de información del vehículo, una o más de las llantas están considerablemente desinfladas. Sólo si está equipado, el sistema también despliega en la pantalla la presión de todas las llantas (excepto la de la llanta de refacción) enviando una señal desde un sensor que está instalado en cada rueda. Si el vehículo se está manejando con presión baja en las llantas, el TPMS se activará y le avisará mediante la luz de advertencia de presión baja de llanta. Este sistema se activa sólo cuando la velocidad del vehículo supera los 25 km/h (16 mph).

ADVERTENCIA

• Las ondas de radio pueden afectar adversamente a los equipos médicos eléctricos. Las personas que usan un marcapasos deben comunicarse con el fabricante de estos equipos para conocer las posibles influencias antes del uso.
• Si la luz de advertencia de presión baja de llanta se enciende mientras maneja, evite maniobras de viraje repentino o frenados abruptos, reduzca la velocidad del vehículo, salga del camino y colóquese en un área segura y detenga el vehículo lo antes posible. Conducir con las llantas desinfladas puede dañarlas en forma permanente y aumentar la probabilidad de que estallen. Eso puede provocar un accidente que dañe seriamente el vehículo y cause lesiones graves. Revise la presión de las cuatro llantas. Para APAGAR la luz de advertencia de presión baja de llanta, ajuste la presión de las llantas de acuerdo con la presión de llantas en FRÍO recomendada que aparece en la etiqueta Información de llantas y de carga. Si después de ajustar la presión de las llantas la luz continúa encendida durante la conducción, es posible que haya una llanta desinflada o que el TPMS no esté funcionando correctamente. Si tiene una llanta desinflada, reemplácela por una llanta de refacción lo más pronto posible, si no hay llantas desinfladas y todas las llantas están correctamente infladas, lleve su vehículo a revisión. Se recomienda que visite a un distribuidor NISSAN para este servicio.
• Cuando utiliza una rueda sin TPMS, como la llanta de refacción, el sistema TPMS no funcionará y la luz de advertencia de presión baja de las llantas destellará durante un minuto aproximadamente. Después de un minuto, la luz permanece encendida.

  Haga que reemplacen las llantas o restablezcan el sistema TPMS tan pronto como sea posible. Se recomienda que visite a un distribuidor NISSAN para estos servicios.

• El reemplazo de llantas por unas no especificadas originalmente por NISSAN puede afectar al funcionamiento correcto del TPMS.
• No inyecte ningún sellador líquido o en aerosol a las llantas, ya que esto puede generar una falla de los sensores de presión de las llantas.

Cómo cambiar una llanta desinflada

Información básica

Si tiene una llanta desinflada, siga las instrucciones en esta sección:

Detención del vehículo

1. Mueva cuidadosamente el vehículo a una zona segura fuera del camino, lejos del tráfico.

2. Encienda las intermitentes de advertencia de peligro.

3. Estaciónese en una superficie nivelada y aplique el freno de estacionamiento.

Presione el botón de estacionamiento para cambiar a la posición P (estacionamiento).

4. Apague el motor.

5. Levante el cofre para advertir a los demás automovilistas que está estacionado y para señalar al personal de vigilancia de la carretera que usted requiere ayuda.

6. Asegúrese de que todos los pasajeros salgan del vehículo y esperen en un lugar seguro, lejos del tráfico y a una cierta distancia del vehículo.

ADVERTENCIA

• Asegúrese de que el freno de estacionamiento esté bien aplicado y de que la posición de marcha esté en la posición P (estacionamiento).
• Nunca cambie las llantas cuando el vehículo se encuentre en una pendiente, hielo o áreas resbalosas. Esto resulta peligroso.
• Nunca cambie las llantas si el tráfico en la dirección contraria está muy cerca del vehículo. Espere la llegada del servicio de asistencia profesional de camino.

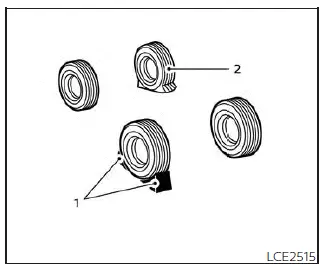

1. Calzas
2. Llanta desinflada

Bloqueo de las ruedas

Coloque calzas adecuadas tanto en la parte delantera como trasera de la rueda en posición diagonalmente opuesta a la llanta desinflada, para evitar que el vehículo se mueva cuando se levante con el gato.

ADVERTENCIA Asegúrese de bloquear la rueda para evitar que el vehículo semueva y pueda causar lesiones personales.

Extracción de la llanta de refacción y las herramientas

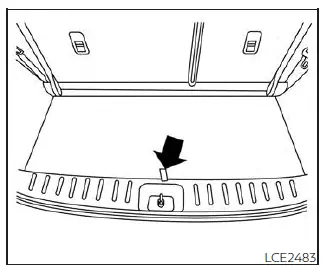

1. Abra la compuerta levadiza y levante el tablero del equipaje en la zona de carga con la correa.

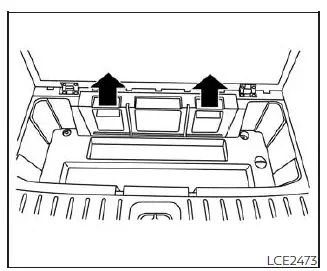

2. Desmonte la cubierta del gato y el juego de herramientas al levantarla usando las manijas.

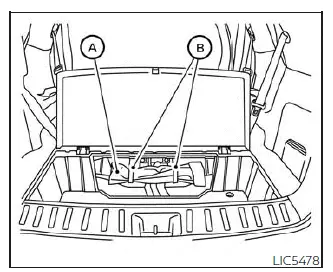

3. Para retirar el juego de herramientas A , libere las tiras de Velcro B .

4. Desmonte el gato.

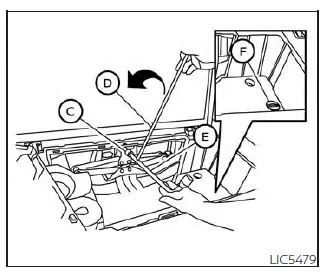

• El gato se asegura mediante un dispositivo de fijación C . Para soltar los dispositivos de fijación, monte la varilla del gato D en la llave para tuercas de rueda E y gire hacia la izquierda.
• Inserte el extremo plano de la llave para tuercas de rueda E en la ranura del dispositivo de fijación C y gire hacia la izquierda para liberar el gato.

5. El mecanismo de descenso de la llanta de refacción está situado en el lado del pasajero de la zona de carga. Retire la cubierta F para acceder al mecanismo de descenso.

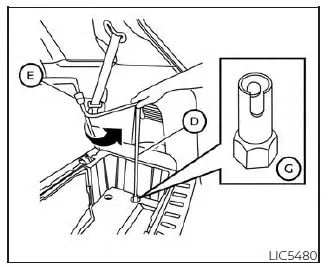

6. Fije el cabrestante de la llanta de refacción G a la tuerca del mecanismo de descenso.

7. Para bajar la llanta de refacción, inserte la llave para tuercas de rueda E en la barra del gato D e inserte el extremo en forma de T de la barra del gato en el cabrestante G y gire hacia el lado izquierdo.

8. Una vez que la llanta de refacción se haya bajado, libérela del vehículo con la dirección del cable de descenso y el cabrestante a través de la parte central de la llanta.

NOTAS: Baje completamente la llanta de refacción abajo del vehículo antes de intentar desmontar el cabrestante de la llanta de refacción.

9. Después de retirar la llanta de refacción por debajo del vehículo, asegúrese de subir el cable mediante la rotación del cabrestante hacia el lado derecho para guardarlo.

PRECAUCIÓN

• Asegúrese de que cable de seguridad se enrolle encima de la llanta de refacción al reinstalar la llanta o rueda de refacción.

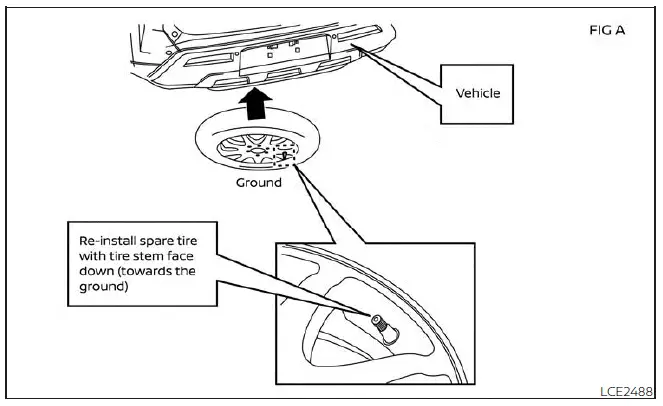

• Cuando reinstale la llanta de refacción debajo del vehículo después de su uso, asegúrese de fijarla con el vástago de la llanta hacia abajo mirando el suelo. Si la llanta de refacción se asegura incorrectamente con el vástago de la llanta hacia arriba mirando hacia la parte inferior del vehículo, hay un mayor riesgo de que se separe del vehículo en caso de colisión, lo que puede suponer un peligro para el tráfico o riesgo de lesión para otras personas.

Levantamiento de vehículo con el gato y desmontaje de la llanta dañada

ADVERTENCIA

• Nunca se coloque debajo del vehículo cuando esté sujetado sólo por el gato. Si es necesario trabajar debajo del vehículo, colóquelo sobre soportes de seguridad.
• Use sólo el gato que viene con el vehículo para levantarlo. No use el gato de su vehículo en otros. El gato está diseñado para levantar sólo su vehículo durante el cambio de llantas.
• Use los puntos de levantamiento correctos.

  Nunca use ninguna otra parte del vehículo para apoyar el gato.

• Si su vehículo está equipado con estribos, utilice el punto de conexión localizados en los soportes de montaje delanteros o traseros.
• Nunca levante el vehículo más de lo necesario.
• Nunca use bloques sobre o bajo el gato.
• No arranque ni haga funcionar el motor cuando el vehículo esté sobre el gato. El vehículo puede moverse.

  Esto es particularmente cierto en vehículos con diferenciales de patinaje limitado.

• No permita que los pasajeros permanezcan en el vehículo mientras el gato está colocado.
• Nunca haga funcionar el motor con una o más ruedas levantadas. El vehículo puede moverse.

Siempre consulte las ilustraciones para conocer los puntos de levantamiento correctos para su modelo de vehículo y tipo de gato especificados.

Lea detenidamente la etiqueta de precauciones adherida al cuerpo del gato y siga las instrucciones.

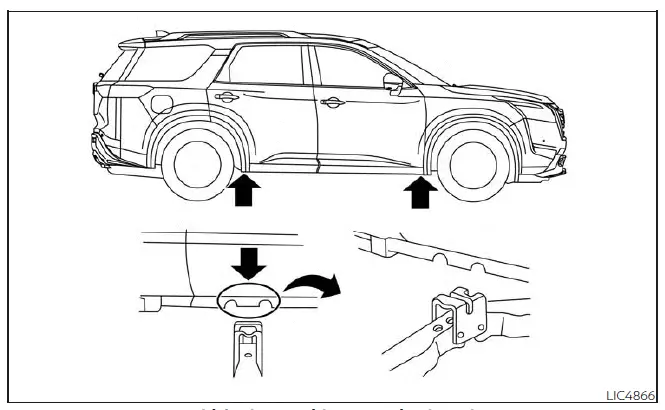

El vehículo se muestra sin estribos

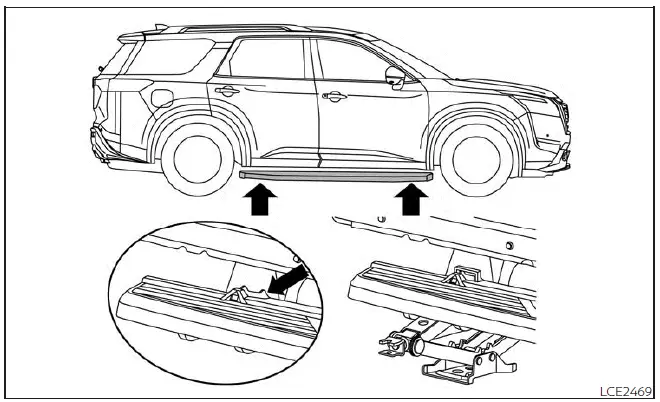

El vehículo se muestra con estribos

ADVERTENCIA

• Si su vehículo está equipado con estribos, utilice el punto de conexión localizados en los soportes de montaje delanteros o traseros.
• El punto de conexión están localizados directamente detrás de la protuberancia con forma de triángulo cerca de la parte delantera o trasera de la superficie de pisadera del estribo.

1. Afloje cada tuerca de la rueda uno o dos giros hacia la izquierda con la llave correspondiente.

No quite las tuercas de la rueda antes de levantar la llanta del suelo.

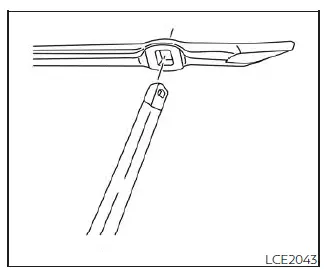

2. Coloque el gato directamente bajo el punto de levantamiento, según se ilustra, de modo que la parte superior del gato entre en contacto con el vehículo en el punto de ubicación del gato. Los puntos de elevación se indican con unas muescas debajo del bastidor.

Si el vehículo está equipado con estribos NISSAN, los puntos de levantamiento se indican en la superficie de pisadera del estribo y en los soportes de montaje del estribo.

El gato se debe usar en terrenos nivelados y firmes.

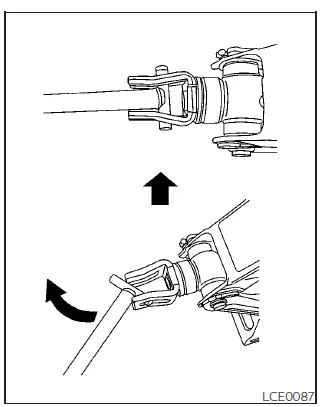

3. Instale la barra del gato ensamblada dentro del gato como se muestra.

4. Para levantar el vehículo, sostenga firmemente la palanca y la barra del gato.

Levante cuidadosamente el vehículo hasta que la llanta deje de hacer contacto con el piso.

5. Quite las tuercas de rueda y luego desmonte la llanta.

NOTAS: Si la llave de tuercas de la rueda o la manija del gato entra en contacto con el suelo al levantar el vehículo, desensamble la llave de tuercas de la rueda desde la varilla de extensión del gato, gírelo en 90 grados y móntelo nuevamente.

Instalación de la llanta de refacción

La llanta de refacción está solamente diseñada para uso de emergencia. Para obtener más información, consulte "Ruedas y llantas".

1. Limpie el lodo o suciedad de la superficie entre la rueda y el cubo.

2. Con cuidado coloque la llanta de refacción y apriete con la mano las tuercas lo más que pueda.

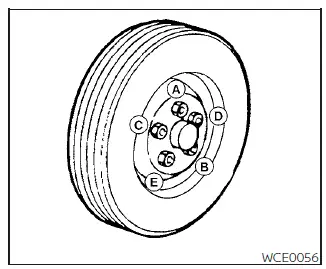

3. Con la llave para tuercas de rueda, apriete las tuercas de rueda de forma alternada y uniforme, en la secuencia ilustrada ( A ,  B ,  C ,  D ,  E ) hasta que queden apretadas.

4. Baje lentamente el vehículo hasta que la llanta toque el suelo. Luego, con la llave para tuercas de rueda, apriete las tuercas de las ruedas firmemente en la secuencia ilustrada ( A , B , C , D , E ). Baje completamente el vehículo.

ADVERTENCIA

• Usar tuercas de ruedas incorrectas o apretarlas incorrectamente puede hacer que la rueda se afloje o se salga.

  Esto puede causar un accidente.

• No use aceite o grasa en los birlos o tuercas de las ruedas. Esto puede hacer que estas se aflojen.
• Vuelva a apretar las tuercas de rueda cuando el vehículo se haya conducido por 1,000 km (621 millas) (también en caso de una llanta desinflada, etc.).

Apriete las tuercas de las ruedas al par especificado con un torquímetro tan pronto como sea posible.

113 N·m (83 lb-pie)

Las tuercas de las ruedas se deben mantener apretadas en todo momento de acuerdo con las especificaciones. Se recomienda apretar las tuercas de rueda de acuerdo con las especificaciones en cada intervalo de lubricación.

Ajuste la presión de las llantas según la presión en FRÍO.

Presión en FRÍO: después de que el vehículo ha estado estacionado durante 3 horas o más, o ha sido conducido menos de 1.6 km (1 milla).

Las presiones de las llantas en FRÍO aparecen en la etiqueta de información de llantas y de carga, adherida al pilar central del lado del conductor.

5. Almacene de modo seguro la llanta desinflada, las herramientas y el equipo de elevación en el vehículo.

6. Cierre la compuerta levadiza.

ADVERTENCIA

• Asegúrese de que la llanta de refacción y el gato queden siempre bien asegurados después de utilizarlos.

  En caso de un accidente o frenada repentina, dichos artículos pueden convertirse en peligrosos proyectiles.

• La llanta de refacción está solamente diseñada para uso de emergencia.

  Para obtener más información, consulte "Ruedas y llantas".
