Nissan Pathfinder: Sistemas de monitor, climatización,audio, teléfono y reconocimiento de voz - Sonar auxiliar de la cámara (sensor de estacionamiento)

Información básica

ADVERTENCIA Si no se respetan las advertencias e instrucciones para el uso correcto de la función de sonar, como se detalla en esta sección, podría provocar lesiones graves o la muerte.

• El sonar es una función de comodidad.

  No es un substituto para el estacionamiento correcto.

• Esta función está diseñada para ayudar al conductor a detectar objetos inmóviles grandes y evitar dañar el vehículo.
• El conductor es siempre el responsable de la seguridad durante el estacionamiento y otras maniobras.
• Siempre mire alrededor y verifique si es seguro moverse antes de estacionar el vehículo.
• Lea y comprenda las limitaciones del sistema sonar que se incluyen en esta sección.

La función de sonar ayuda a informar al conductor de objetos inmóviles de gran tamaño que se encuentran alrededor del vehículo cuando se está estacionando, por medio de una alerta audible y visual.

Funcionamiento del sistema de sonar

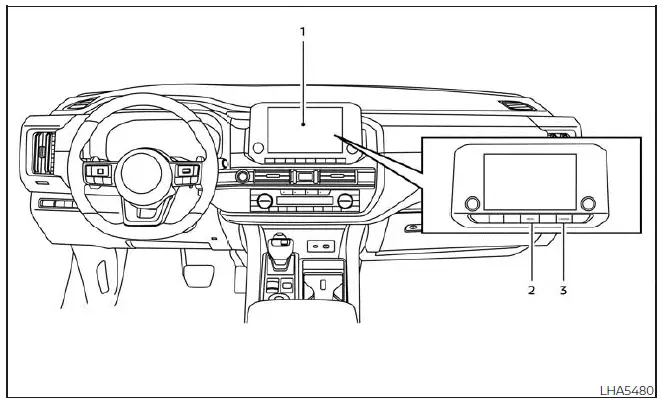

1. Pantalla central
2. Botón MENU (Menú)
3. Botón CAMERA (Cámara)

El sistema emite el tono para objetos en la parte trasera cuando la palanca de cambios está en la posición R (Reversa).

Cuando la imagen de la cámara aparece en la pantalla central, el sistema muestra el indicador del sonar independientemente de la posición de la palanca de cambios.

El sistema se desactiva a velocidades superiores a 10 km/h (6 mph). Se reactiva a velocidades más bajas.

Los colores de los indicadores del sonar y las líneas guía de distancia en las vistas delantera y trasera indican diferentes distancias al objeto.

Cuando se detectan los objetos, el indicador (verde) aparece y destella y el tono suena de manera intermitente. Cuando el vehículo se acerca al objeto, el color del indicador se torna amarillo y aumenta la velocidad del destello y el volumen del tono. Cuando el vehículo está muy cerca del objeto, el indicador deja de destellar y cambia a rojo, y el tono suena de manera continua.

El tono intermitente se detendrá luego de 3 segundos cuando solamente el sonar de esquina detecte un objeto y la distancia no cambie.

El tono se interrumpe cuando el objeto ya no está cerca del vehículo.

Activar y desactivar la función de sonar

Información básica

Cuando se selecciona la tecla "Sonar", el indicador se apagará y el sonar permanecerá apagado de manera temporal. De igual modo, el sistema MOD (Detección de objeto en movimiento) también quedará apagado. Para obtener más información, consulte "Detección de objetos en movimiento (MOD)". Cuando selecciona nuevamente la tecla "Sonar", el indicador y el sonar se vuelven a activar.

En los siguientes casos, el sonar se volverá a encender automáticamente:

• Cuando la palanca de cambios está en la posición "R" (Reversa).
• Cuando se presiona el botón CAMARA (Cámara) y una pantalla distinta de la vista de la cámara se muestra en la pantalla.
• Cuando la velocidad del vehículo disminuye a menos de 10 km/h (6 mph) aproximadamente.
• Cuando el interruptor de encendido se coloca en la posición OFF (Apagado) y nuevamente se coloca en la posición ON (Encendido). Para evitar que el sistema del sonar se active en conjunto, utilice el menú "Camera" (Cámara).

Configuración de la función sonar

Para configurar la función de sonar según sus ajustes preferidos, oprima el botón MENU (Menú), seleccione la tecla "Settings" (Ajustes), la tecla "Camera/Sonar" ("Cámara/Sonar") y luego seleccione la tecla "Sonar" en la pantalla central.

Los diseños y los elementos mostrados en la pantalla pueden variar según los modelos.

Sonar: Cuando este elemento está activado, se activa el sonar trasero. Cuando este elemento está apagado (el indicador se apaga), el sonar trasero está desactivado.

Los marcadores de color ámbar aparecen en las esquinas del ícono de vehículo.

La próxima vez que ponga el interruptor de encendido en la posición ON (Encendido), aparece brevemente el mensaje "sonar is OFF" (el sonar está apagado).

Sonar Sensitivity (Sensibilidad del sonar): Ajusta el nivel de sensibilidad del sonar más alto (derecha) o más bajo (izquierda).

Sonar Volume (Volumen del sonar): Ajusta el volumen del zumbador.

Towing mode (Modo de remolque): cuando este elemento está activado, sólo el sonar trasero está desactivado. Los marcadores color ámbar se muestran en las esquinas traseras del ícono de vehículo.

Mostrar la cámara cuando el sonar se active (si se incluye): Cuando se este elemento está encendido, el sonar trasero está activado. Cuando este elemento está apagado (el indicador se apaga), el sonar trasero está desactivado.

Los marcadores de color ámbar aparecen en las esquinas del ícono de vehículo.

La próxima vez que ponga el interruptor de encendido en la posición ON (Encendido), aparece brevemente el mensaje "sonar is OFF" (el sonar está apagado).

Limitaciones del sistema de sonar

Información básica

ADVERTENCIA A continuación, se indican las limitaciones del sistema para la función del sonar. Si no se opera el vehículo de acuerdo con estas limitaciones del sistema se podrían producir lesiones graves o fatales.

• El clima inclemente o fuentes ultrasónicas como un lavado de automóvil automático, los frenos de aire comprimido de un camión o un taladro neumático, pueden afectar el funcionamiento del sistema; incluso una pérdida de desempeño o falsas activaciones.
• Este sistema no está diseñado para prevenir el contacto con objetos pequeños o en movimiento.
• El sistema no detecta objetos pequeños por debajodela defensa,ypuede no detectar objetos cercanos a la defensa o que estén en el suelo.
• Puede que el sistema no detecte los siguientes objetos:
  • Los objetos indefinidos comonieve, trapos, algodón, césped o lana.
  • Los objetos delgados como cuerdas, cables y cadenas.
  • Objetos en forma de cuña.
• Si su vehículo sufre daños en la cubierta de la defensa, dejándola mal alineada o doblada, la zona de detección puede alterarse causando medición inexacta de objetos o falsas alarmas.

PRECAUCIÓN El ruido excesivo (como el volumen de sistema de audio o una ventanilla abierta de vehículo) puede impedirle escuchar el tono.

Sistema temporalmente no disponible

Cuando los marcadores de color ámbar aparecen en las esquinas del icono del vehículo y la función no se puede activar desde el menú de configuración Camera (Cámara) (los elementos de configuración se muestran en color gris), puede que el sistema de sonar no esté funcionando correctamente.

Mantenimiento del sistema

PRECAUCIÓN Mantenga la superficie de los sensores de sonar (situado en la cubierta de la defensa delantera y trasera) sin acumulación de nieve, hielo y suciedad. No raye la superficie de los sensores de sonar al limpiar. Si los sensores están cubiertos, la exactitud de la función de sonar disminuirá.
